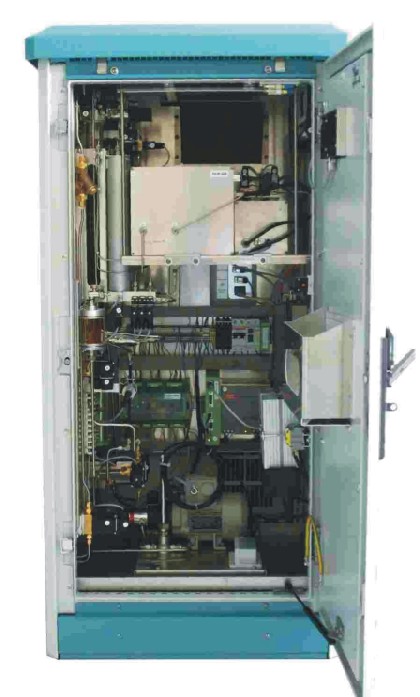

Transformator-Gasmonitor TGM
Real State Gas-Monitoring Systeme

Anwendung

Der TGM ist ein stationär bzw. mobil einsetzbarer Online-Gasmonitor für Transformatorgase, die im Öl gelöst oder als Buchholzgas erfasst werden können. Weiterhin gibt es die Möglichkeit, beide Gasarten für externe Vollanalysen mittels BGS entnehmen zu können. Über Wähl- oder Direktverbindungen ist der Abruf der Daten möglich.
Der TGM kann mit Software zu einer Diagnoseeinheit TGM-D erweitert werden. Er ist für alle Bauarten von Transformatoren sowie alle Betriebszustände geeignet.

Leistungsmerkmale

Im Öl gelöste Gase:

Gassättigungsgrad des Öles
Gehalte an Wasserstoff, Sauerstoff, Stickstoff, Kohlendioxid, Kohlenmonoxid, Monitoringsumme der Kohlenwasserstoffe sowie Acethylen
Probenahme für externe Vollanalyse
Qualitätskontrolle durch natürlichen, inneren Standard (NIS)

Ungelöste Gase:

Tagesrate Buchholzgas
Schnellanalyse des Buchholzgases, insbesondere bei Gasalarm
Sicherstellung für externe Vollanalyse
automatische Entlüftung des Buchholzrelais

Sonstige:

Automatische Kalibrierung
Modulares Gerätekonzept
Erweiterungsoptionen:

weitere Meßstellen
bis zu drei Transformatoren

Signalaufschaltungen (z.B. Gasalarm, Belastungsstrom, Öltemperatur)
Feuchtemessung des Öles
Online-Diagnostik mit der Software "FGT"

Weiterführende Informationen enthalten folgende Webseiten:

Technische Spezifikation

Schutzgrad nach EN 529:	IP 55
Abmessungen:	600 mm x 800 mm x 1200 mm
Platzbedarf am Aufstellungsort:	1200 mm x 1700 mm x 1800 mm
Masse:	150 kg
Umgebungstemperatur:	-30 °C ... +55 °C
Öltemperatur:	Betriebstemperatur des Trafoöls
Stromversorgung:	230 VAC, 50/60 Hz (optional 100/115/200 VAC, 50/60 Hz)
Bedingungen für den Anschluß über FI-Schutzschalter:	Einsatz von FI-Schutzschalter Typ B, der Fehlerstrom des Schutzschalters beträgt 300 mA, der Nullleiter des Versorgungsnetzes ist geerdet, an einem FI-Schutzschalter ist nur ein TGM angeschlossen
Leistungsaufnahme:	1,8 kW
Gerätesicherung:	8 A
empfohlene Vorsicherung:	16 A
Display:	4 Zeilen x 20 Zeichen
Datenübertragung:	internes, analoges Modem (optional andere Wähl- und Direktverbindungen)
Alarmwerteingabe:	ja
Alarmrückruf
Anschlüsse am Transformator:	Kessel (Vorlauf), Ausdehner (Rücklauf) Buchholzrelais (optional)
Probenahmestellen:	für Buchholzgas (optional) für Gleichgewichtsgas
Meßbereiche (Genauigkeit):	Kessel (Vorlauf), Ausdehner (Rücklauf) Buchholzrelais (optional)
Gassättigungsgrad:	5 - 120 % (± 0,5 %) (je nach Bauart des angeschlossenen Transformators)
im Öl gelöste Gase:	H₂ 10 - 10.000 ppm (v/v) (5 % vom MW ± 15 ppm) O₂ 500 - 50.000 ppm (v/v) (5 % vom MW ± 150 ppm) CH₄+ 50 - 50.000 ppm (v/v) (5 % vom MW ± 20 ppm) C₂H₂ 5 - 5.000 ppm (v/v) (5 % vom MW ± 20 ppm) CO₂ 10 - 20.000 ppm (v/v) (5 % vom MW ± 20 ppm) CO 100 - 3.000 ppm (v/v) (5 % vom MW ± 25 ppm) N₂ 5.000 - 100.000 ppm (v/v) (5 % vom MW ± 200ppm) H₂O 0,1 - 99,5 % rF (± 3 %)
Gas aus dem Buchholzrelais:	H₂ 500 - 500.000 ppm (v/v) (optional) (bei Akkumulation mit Mindestvolumen von 10 ml)
Akkumulationsrate:	5 ml pro Zyklus (optional)

Stand: Mai 2009
Technische Änderungen vorbehalten
